How to make Arduino uno 7 segment counter display || push button || with leds

हेलो दोश्तो कैसे हो आप | आप सभी दोश्तो का मेरे ब्लॉग ( Digitsl next E ) मे स्वागत है |

आज हम सीखेंगे किस तारिके से एक ( Seven Segment Display) की सहायता से हम Counter डिस्प्ले बना सकते है / इस Project में हमने पुशबटन को भी शामिल किया है/

इस कोड की सहायता से आप और भी (seven segment display) के project बना सकते हो|

इस Project में हमें जो भी कॉम्पोनेन्ट की आवश्यकता है / वह सभी नीचे दिए हुए हैं आप भी उन के नाम पर क्लिक करके उन्हें वहां से खरीद सकते हो/ तो चलिए दोस्तों शुरू करते है| आज का यह ब्लॉग |

कोड वीडियो के नीचे दिया हुआ है/

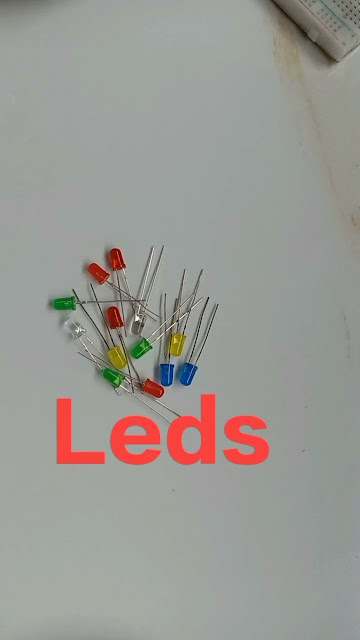

Leds

Breadboard

Arduino Uno

Data Cable

Jumper Wires

Seven Segment Display

Sketch

Component install

wiring

Screen Shot 1

Screen Shot 2

Video

Code

const int a = 13;
const int b = 12;
const int c = 11;
const int d = 10;
const int e = 9;
const int f = 8;
const int g = 7;
int k = 0;
Dharmendra kumar    India
const int upPin = 2;
const int DownPin = 3;
int x = 0;
int upx = 0;  //up
int upy = 0;   //down
int downx = 0;  //up
int downy = 0; //down
  void setup() {
  pinMode(a, OUTPUT);
  pinMode(b, OUTPUT);
  pinMode(c, OUTPUT);
  pinMode(d, OUTPUT);
  pinMode(e, OUTPUT);
  pinMode(f, OUTPUT);
  pinMode(g, OUTPUT);
  pinMode( 2, INPUT);
  pinMode( 3, INPUT);
  segmentdigit(x);
}
   void loop() {
   upx = digitalRead(2);
   downx = digitalRead(3);
   checkupxButtonPress();
   checkdownxButtonPress();
  if( k ){
    k = 0;
     turnOff();
     segmentdigit(x);
  }
}
void checkupxButtonPress()
{
 if (upx != upy) {
   if (upx == LOW) {
      k = 1;
     x++;
      if(x > 9) x =0 ;
    } else {
    }
    delay(50);
  }
  upy = upx;
}
void checkdownxButtonPress()
{
 if (downx != downy) {
 if (downx == LOW) {
   k = 1;
      x--;
      if( x < 0) x =9 ;
    } else
   delay(50);
  }
  downy = downx;
}
void segmentdigit(int digit)
{
 if(digit!=1 && digit != 4)
 digitalWrite(a,HIGH);

 if(digit != 5 && digit != 6)
 digitalWrite(b,HIGH);

 if(digit !=2)
 digitalWrite(c,HIGH);

 if(digit != 1 && digit !=4 && digit !=7)
 digitalWrite(d,HIGH);

 if(digit == 2 || digit ==6 || digit == 8 || digit==0)
 digitalWrite(e,HIGH);

 if(digit != 1 && digit !=2 && digit!=3 && digit !=7)
 digitalWrite(f,HIGH);
 if (digit!=0 && digit!=1 && digit !=7)
 digitalWrite(g,HIGH);
}
void turnOff()
{
  digitalWrite(a,LOW);
  digitalWrite(b,LOW);
  digitalWrite(c,LOW);
  digitalWrite(d,LOW);
  digitalWrite(e,LOW);
  digitalWrite(f,LOW);
  digitalWrite(g,LOW);
}

1. 7 segment display.

6. resistor.

8. Leds.

subscribe my YouTube channel
आर्टिकल को पढ़ने के लिए धन्यवाद|
